Banco de pruebas para emisores de riego por goteo - ToronDripBench™
Producto principal
ISO9260, ISO9261

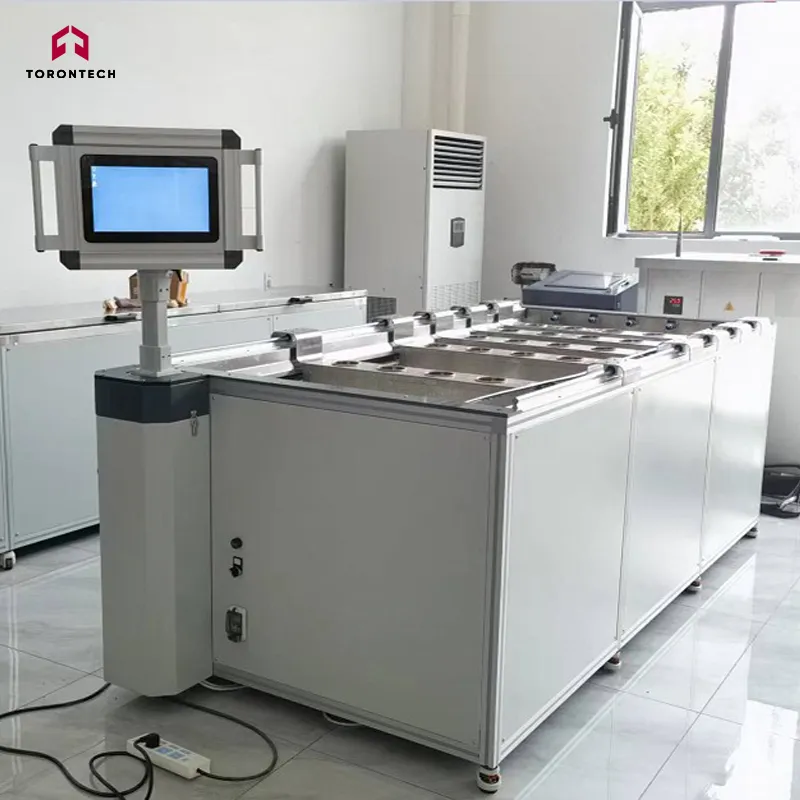

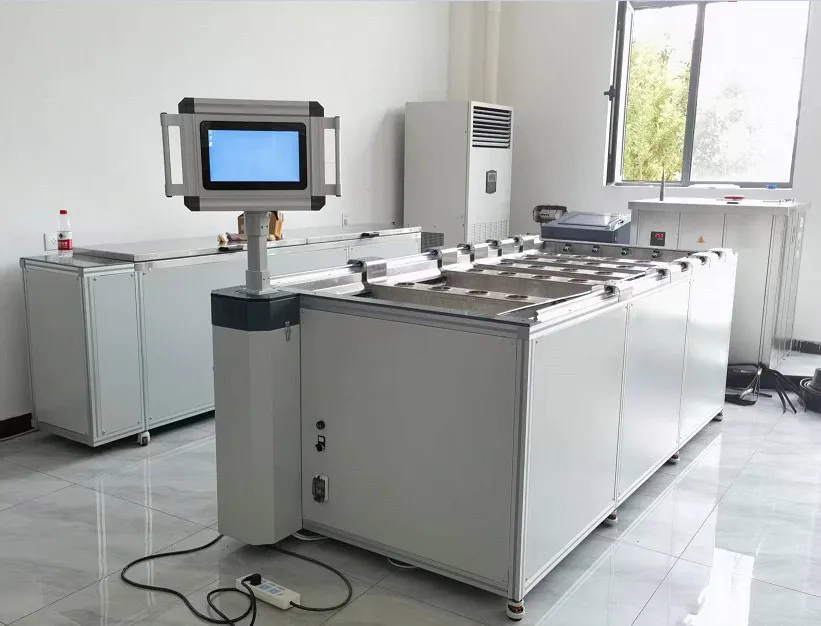

ToronDripBench™ está diseñado para realizar diversas pruebas críticas en emisores de riego por goteo. Estas incluyen la resistencia a la presión hidrostática a temperatura ambiente y elevada, la uniformidad del caudal, las características de presión-caudal, las pruebas de rotura, la detección de fugas y la evaluación de aumentos y disminuciones de presión.
También es adecuado para pruebas de rotura y presión hidrostática de tuberías flexibles de PE de baja presión utilizadas en sistemas de riego. El sistema es intuitivo y cuenta con control totalmente automatizado durante todo el proceso de prueba.
Instrucciones de software
- El sistema integra un controlador programable PLC con una PC de nivel superior de coordinación, lo que permite tiempos de respuesta rápidos y una recopilación precisa de datos. También admite mantenimiento remoto y actualizaciones de funciones.
- La presión se controla mediante un transmisor de presión de alta precisión combinado con un método de regulación adaptativa PID de 12 bits, manteniendo un gradiente de control de presión de menos de 1 kPa.

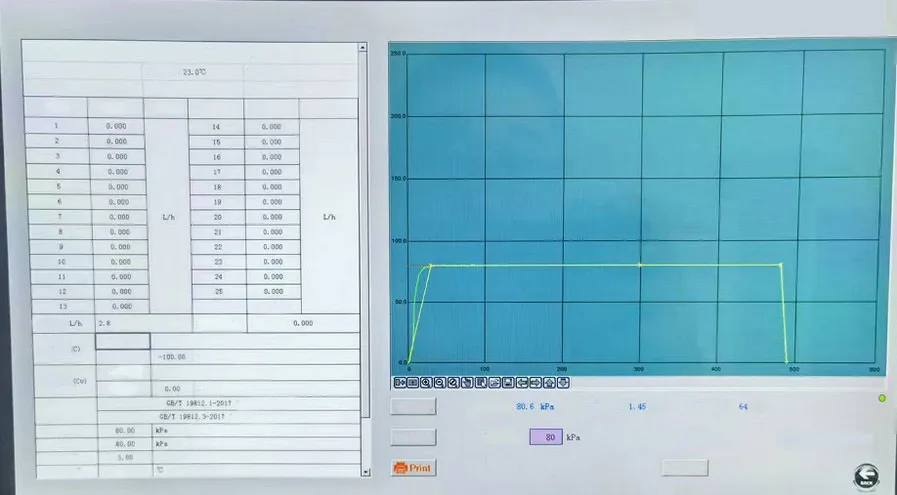

- El software analiza los datos de prueba recopilados para calcular el caudal promedio de los emisores, el coeficiente de variación, la desviación estándar, la desviación del caudal nominal, el coeficiente de caudal y el índice de estado del flujo. También genera curvas de caudal-presión y guarda automáticamente los resultados para generar informes de prueba detallados.
- El sistema incluye alertas, advertencias y protecciones en tiempo real para condiciones anormales.
- Todos los procedimientos de prueba se pueden iniciar con un solo clic. Al finalizar, los datos se calculan automáticamente, se genera un informe y se muestran y registran las curvas clave, como la curva de proceso, la curva de presión en tiempo real y la relación caudal-presión. El valor en km se calcula y ajusta automáticamente.
- Los informes de pruebas se pueden imprimir directamente o exportar como archivos PDF o Excel.
Características principales
- El sistema utiliza sensores de pesaje y un módulo de comunicación digital Modbus-RTU para una medición de caudal de gran precisión y con excelente resistencia a interferencias.
- El banco de pruebas funciona eficazmente sin requerir condiciones específicas de calidad del agua.
- Admite pruebas de una amplia gama de goteros y tuberías de riego por goteo (cintas) con opciones de espaciado de 100 mm a 500 mm.
- El equipo ofrece dos modos de circulación de agua (sistema cerrado y de circuito) que se pueden cambiar con un solo clic, lo que facilita que los equipos de prueba comparen y verifiquen los resultados.
| Parámetro | Especificaciones |
|---|---|

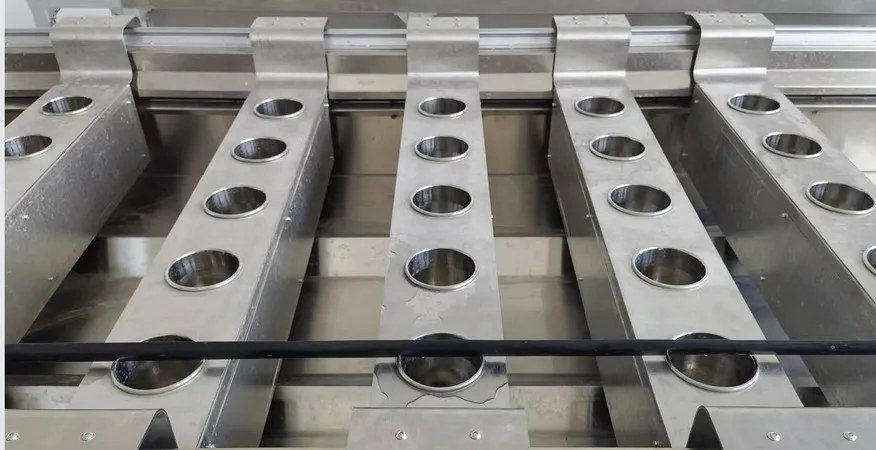

| Número de estación de prueba | 5 estaciones (25 goteros en total), cada estación mide 5 goteros y está equipada con 5 módulos de pesaje inalámbricos de alta precisión |
| Medida del peso | 0 - 2L ≤ 2000g), precisión: ≤ 0.5 % FS, resolución: 0.1 g; |
| Precisión de tiempo | ± 0.1 s |
| Rango de caudal aplicable de la tubería de riego por goteo (banda) | 0.2 l/h ~ 7.50 l/h |
| Presión ajustable | 0 ~ 1000 kPa |
| Resolución de presión | 1 kPa |
| Fluctuación de presión | ±2% del valor mostrado |
| Presión máxima de trabajo de la tubería de riego por goteo aplicable | ≤500 kPa |
| Rango de espaciado de los orificios de goteo | 100 mm ~ 300 mm (500 mm disponibles) |
| Diámetros de tuberías de riego por goteo | Φ12mm, Φ16mm, Φ18mm, Φ20mm, Φ25mm |
| Dimensiones | 2880 x 1290 × 1260 mm |

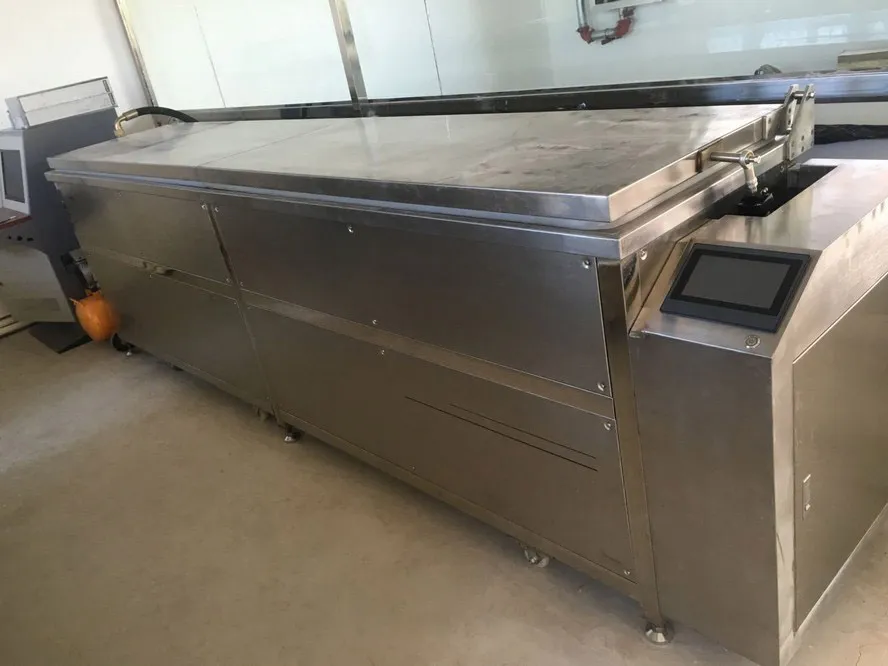

Cámara de pruebas de alta temperatura (pieza opcional)
La cámara de pruebas de alta temperatura está diseñada para realizar pruebas de resistencia a la presión y otras pruebas que requieren temperaturas elevadas. Proporciona un entorno estable y controlado para las pruebas y garantiza la seguridad durante las pruebas de ruptura.
| Parámetro | Especificaciones |
|---|---|
| Dimensiones de la cámara de alta temperatura | 3300 x 602 × 1020 mm |
| Rango de temperatura | Temperatura ambiente～70℃ |
| Precisión de temperatura | 1 ± ° C |
| Poder de calefacción | 9 kW |
| Número de estación de prueba | 5 estaciones (25 goteros en total), cada estación mide 5 goteros y está equipada con 5 módulos de pesaje inalámbricos de alta precisión |
| Medida de peso | 0 - 2L ≤ 2000g), precisión: ≤ 0.5 % FS, resolución: 0.1 g; |
| Precisión de tiempo | ± 0.1 s |
| Rango de caudal aplicable de la tubería de riego por goteo (banda) | 0.2 l/h ~ 7.50 l/h |
| Presión ajustable | 0 ~ 1000 kPa |
| Resolución de presión | 1 kPa |
| Fluctuación de presión | ±2% del valor mostrado |
| Presión máxima de trabajo de la tubería de riego por goteo aplicable | ≤500 kPa |
| Rango de espaciado de los orificios de goteo | 100 mm ~ 300 mm (500 mm opcional) |
| Diámetros de tuberías de riego por goteo | Φ12mm, Φ16mm, Φ18mm, Φ20mm, Φ25mm |
