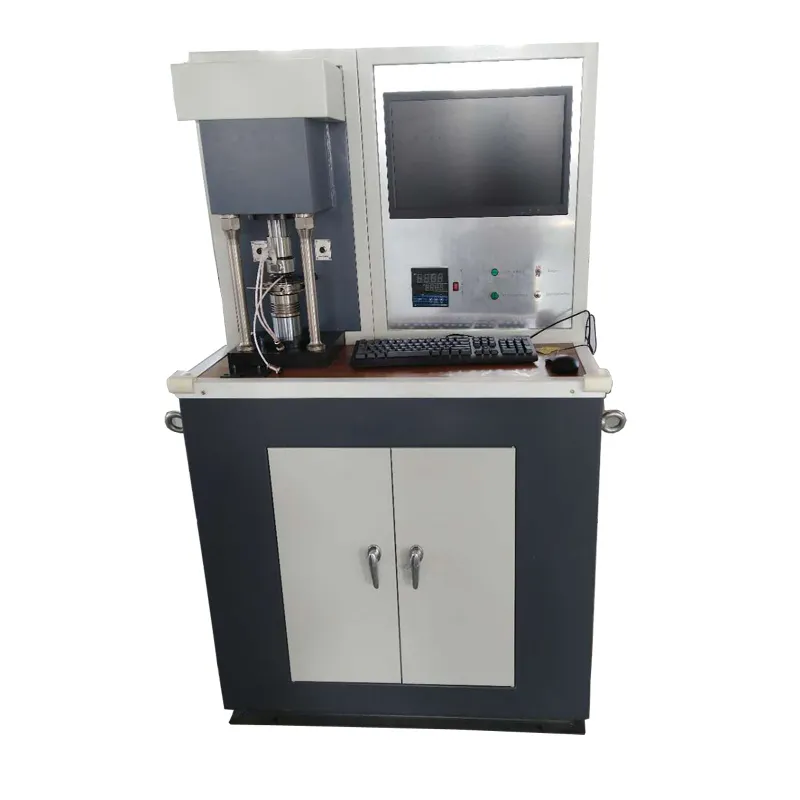

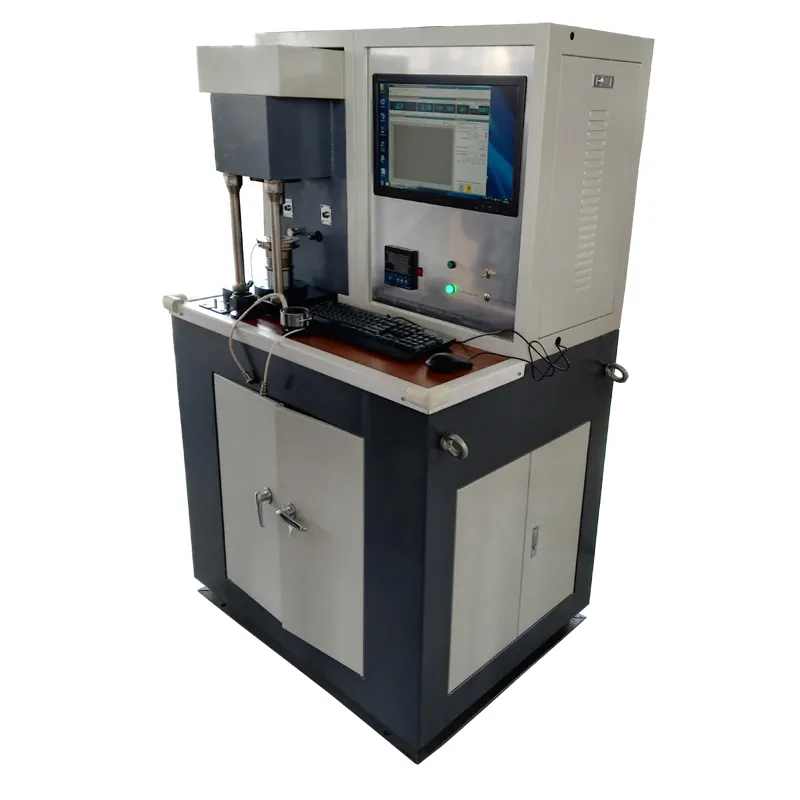

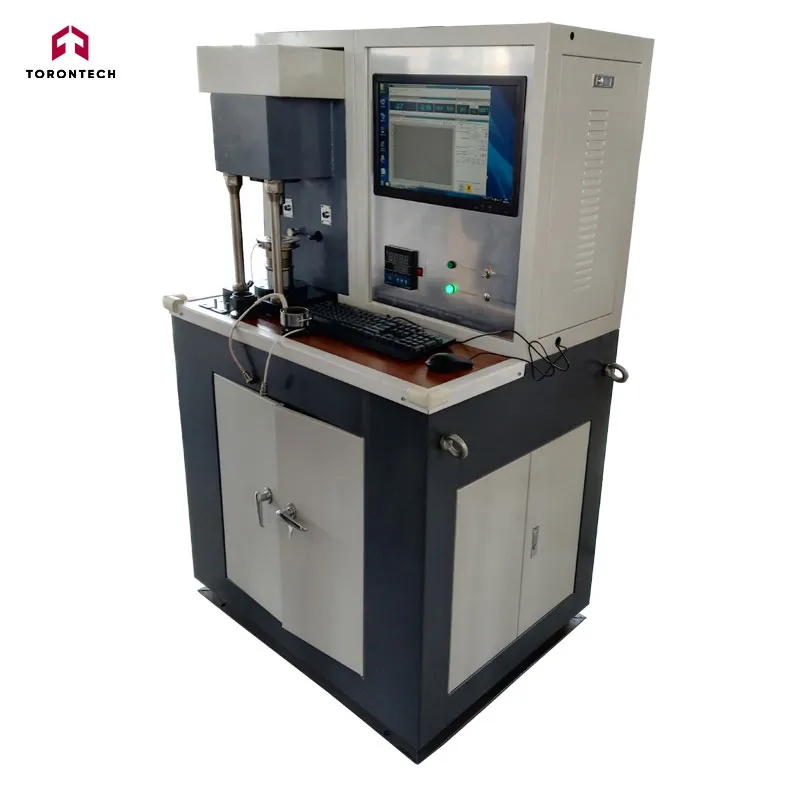

Probador de cuatro bolas Toron4BT-1000

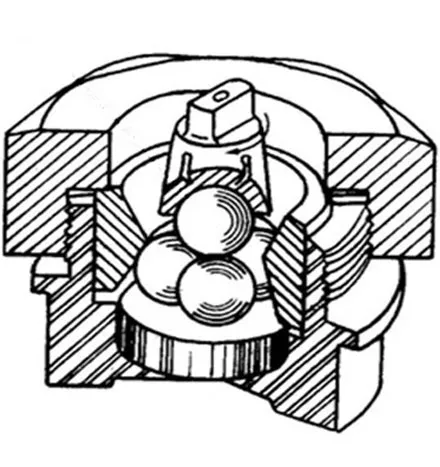

El probador de cuatro bolas Toron4BT-1000 evalúa la capacidad de carga de los lubricantes bajo alta presión de contacto en condiciones de fricción por deslizamiento. Mide indicadores clave de rendimiento, como la carga máxima sin agarrotamiento (Pb), la carga de sinterización (Pd) y el valor de desgaste compuesto (ZMZ). Además, realiza pruebas de resistencia al desgaste a largo plazo y determina el coeficiente de fricción.
Estándares
-
ASTM D2266 – Características preventivas del desgaste de las grasas lubricantes
-
ASTM D4172 – Características preventivas del desgaste de los fluidos lubricantes
-
ASTM D2596 – Propiedades de extrema presión de las grasas lubricantes
-
ASTM D2783 – Propiedades de extrema presión de los fluidos lubricantes
-
ASTM D5183 – Determinación del coeficiente de fricción mediante la prueba de desgaste de cuatro bolas
-
Evaluación del rendimiento de lubricantes de extrema presión mediante el método de prueba de cuatro bolas
-
Evaluación de la capacidad de carga del lubricante (prueba de cuatro bolas)
-
Evaluación del rendimiento antidesgaste del lubricante mediante el método de prueba de cuatro bolas
-
Evaluación del rendimiento de la grasa de extrema presión (prueba de cuatro bolas)
-
Evaluación del rendimiento antidesgaste de la grasa mediante el método de prueba de cuatro bolas
Las condiciones de trabajo
-
Temperatura: Debe estar entre 10°C y 35°C.
-
Humedad: No debe superar el 80% de humedad relativa.
-
Ambiente: Debe estar libre de vibraciones, sustancias corrosivas e interferencias electromagnéticas fuertes.
-
Voltaje:
-
Las fluctuaciones de voltaje no deben exceder el ±10% del voltaje nominal.
-
Las variaciones de frecuencia deben permanecer dentro del ±2% de la frecuencia nominal.
-
El desequilibrio de tensión trifásica no debe superar los 10 V.
-
-
Instalación: Debe montarse de forma segura sobre una base sólida, manteniendo una tolerancia de nivel de no más de 0.2/1000.
Función de uso del software de prueba y sistema de medición y control
-
Métodos de prueba: Admite pruebas de extrema presión y antidesgaste utilizando el método de cuatro bolas.
-
Precisión de fricción y carga: ±1% dentro de un rango de escala de ±20%; calibración automática disponible.
-
Monitoreo en tiempo real: Muestra la velocidad del motor y la duración de la prueba.
-
Protección Integral: Incluye protecciones para fricción, carga y velocidad del motor.
-
Registro y muestreo de datos: Captura curvas de prueba de tiempo de fricción y tiempo de carga en tiempo real con muestreo de alta velocidad.
-
Control de precisión:
-
Utiliza un algoritmo de control PID de estructura variable para ajustes de carga precisos.
-
Error de control de velocidad ≤5%, Error de control de presión de empaque ≤0.5%.
-
-
Protección de sobrecarga: Detecta automáticamente la fuerza de prueba excesiva y activa medidas de protección para garantizar la seguridad del equipo.
-
Gestión de datos y generación de informes:
-
Almacena todos los datos y curvas de prueba.
-
Genera informes de pruebas que cumplen con los estándares de la industria.
-
¿Cómo podemos ayudarle?
Póngase en contacto con nuestro equipo de ventas para obtener una cotización.
| Rango de fuerza de prueba (ajustable continuamente) | 60 N-10 kN |
| Valor de error relativo para la fuerza de prueba | ± 1% |
| Rango de prueba de fricción | 0-300N |
| Error de prueba de fricción | ± 3% |
| Rango de velocidad del husillo (ajustable continuamente) | 200-2000r / min |
| Error de velocidad del husillo | ± 5 r / min |
| Control de temperatura del par de fricción | Temperatura ambiente-75°C |
| Error de temperatura del par de fricción | 2 ± ° C |
| Control de tiempo de prueba | 1 segundo - 999 horas |
| Rango de control de velocidad del husillo | 1-99999999 revoluciones |
| Bola de acero de prueba | Φ12.7mm |
| Dimensiones | 1200 870 × × 1700mm |
| Ligero | 600kg |
| VOLTIOS | Trifásica, 3 V, 380 Hz |
Configuración básica
-
Unidad principal de la máquina de prueba
-
Sistema de medición y control digital – Incluye una pantalla LCD para monitoreo en tiempo real de la fuerza de prueba, fricción, velocidad, conteo de pruebas, tiempo y temperatura.
-
Célula de carga
-
Software de procesamiento de datos basado en Windows
-
Módulo – Marca Lenovo
-
Impresora – Marca HP
-
Microscopio de medición de alta precisión
-
Sensores de resistencia de platino de alta temperatura - Unidades 2
-
Pares de fricción de prueba:
-
Tanque de combustible de par de fricción de alta temperatura – 1 juego
-
Tanque de combustible de par de fricción a temperatura ambiente – 1 juego
-
| Tipo | No. | Nombre | Cantidad |
|---|---|---|---|
| Producto | 1 | Unidad principal | conjunto 1 |
| 2 | Computadora (pantalla de cristal líquido) | conjunto 1 | |
| 3 | Impresora | conjunto 1 | |
| 4 | Microscopio de medición | conjunto 1 | |
| Accesorio | 1 | Caja de aceite de fricción de alta temperatura | conjunto 1 |
| 2 | Caja de aceite de fricción a temperatura ambiente | conjunto 1 | |
| 3 | Bola de acero especial de cuatro bolas | 1 cuadro | |
| 4 | Parada de aceite (temperatura alta/baja) | Uno para cada uno | |
| 5 | Pinza de resorte | 2 unidades | |
| 6 | rueda de torsión | conjunto 1 | |
| 7 | Resistencia al platino | 2 unidades | |
| 8 | Herramientas | conjunto 1 | |
| Documentos | 1 | Manual de instrucciones | 1 unidad |
| 2 | Lista de empaque | 1 unidad | |
| 3 | Certificado | 1 unidad |
