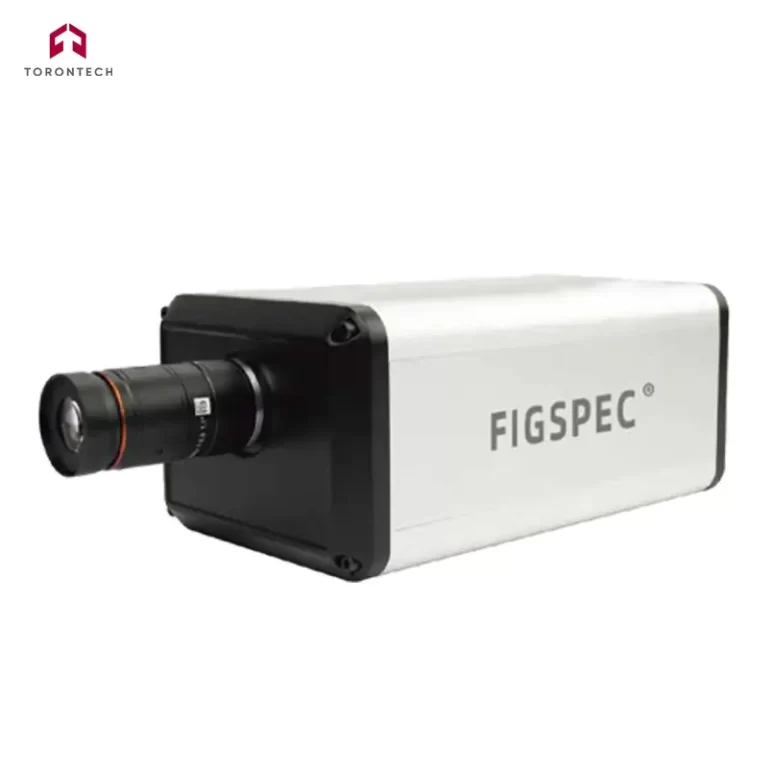

Cámaras de imágenes hiperespectrales – Serie FS2X
Cámaras de imágenes hiperespectrales: la serie FS2X utiliza un módulo divisor de rejilla de transmisión que presenta una alta eficiencia de difracción y una cámara de matriz de superficie altamente sensible.
Este diseño avanzado, combinado con imágenes de escaneo integradas y tecnología de cámara auxiliar, aborda los desafíos que enfrentan las cámaras hiperespectrales tradicionales, como los mecanismos externos de escaneo por empuje y el enfoque complejo. La serie FS2X se puede integrar directamente con lentes o microscopios de imágenes de interfaz C estándar para lograr una rápida adquisición de imágenes espectrales.
Campos de aplicación
Espectro visible/NIR:
- Rango espectral: 400-1000 nm, resolución de longitud de onda mejor que 2.5 nm, con hasta 1200 canales espectrales.
- Resolución de imagen de hasta 1920x1920.
SW-NIR:
- Rango espectral: 900-1700 nm, resolución de longitud de onda mejor que 8 nm, con hasta 254 canales espectrales.
- Resolución de imagen de hasta 320x320.
|
Modelo |
FS-20 |
FS-22 |
FS-23 |
FS-25 |
|
método espectroscópico |
Rejilla |
|||
|
Resolucion de imagen |
1920*1920 |
320*320 |
||
|
Rango dinámico |
12 bits de |
14bits |
||
|
Velocidad de imagen |
≤15 segundos |
≤5 segundos |
||
|
Número de canales espectrales |
600 |
300 |
1200 |
254 |
|
Región espectral |
400-700nm |
400-1000nm |
900-1700nm |
|
|
FWHM espectral |
2.5nm |
5nm |
2.5nm |
8nm |
|
Ancho de hendidura |
25um |
|||
|
Eficiencia de la transmisión |
60% |
|||
|
Nivel de luz parásita |
0.5% |
|||
|
tamaño de píxel |
5.86um * 5.86um |
30um * 30um |
||
|
Tipo de detector |
CMOS |
InGaAs |
||
|
Tamaño de la superficie de imagen del sensor |
11.3 * 7.1mm |
9.6mmx7.68mm |
||
|
Distancia focal de lente estándar |
25 mm |
|||
|
Distancia mínima de trabajo |
100 mm-∞ |
150 mm-∞ |
100 mm-∞ |
|
|
Ángulo de campo |
25° |
17° |
||
|
Tiempo mínimo de exposición |
34us |
21us |
1us |
|
|
Tiempo máximo de exposición |
10 segundos |
1 segundos |
||
|
SNR |
600/1 |
|||
|
interfaz de datos |
USB3.0 |
red gigabit |
||
|
Interfaz de lente de cámara |
C-Mount |
|||
|
Accesorios |
Línea de transmisión USB3.0 |
Línea de transmisión de red Gigabit |
||
|
Funciones de imagen |
Con función ROI Se puede lograr un retorno de la inversión en un solo área |
Con función ROI Se puede lograr un retorno de la inversión en múltiples áreas |
Con función ROI Se puede lograr un retorno de la inversión en un solo área |
|
|
Funciones auxiliares de imágenes |
Cámara de encuadre auxiliar para monitorear el área de disparo. |
|||
|
Modo de suministro de energía |
Construido en una batería |
|||
|
Tamaño del motor de la unidad principal * |
25.5cm * 13.8cm * 10.7cm |
33.5cm * 18.2cm * 14.3cm |
||
|
Peso** |
Menos de 2.8 kg |
Menos de 5.3 KG |
||
|
Disipación de potencia |
50W |
|||
|
* tamaño sin lente ni asa ** peso sin lente |
||||
