Recubridores por pulverización / Sistemas de recubrimiento al vacío - Recubridor de carbón con bombeo turbo de escritorio grande – DCT-300

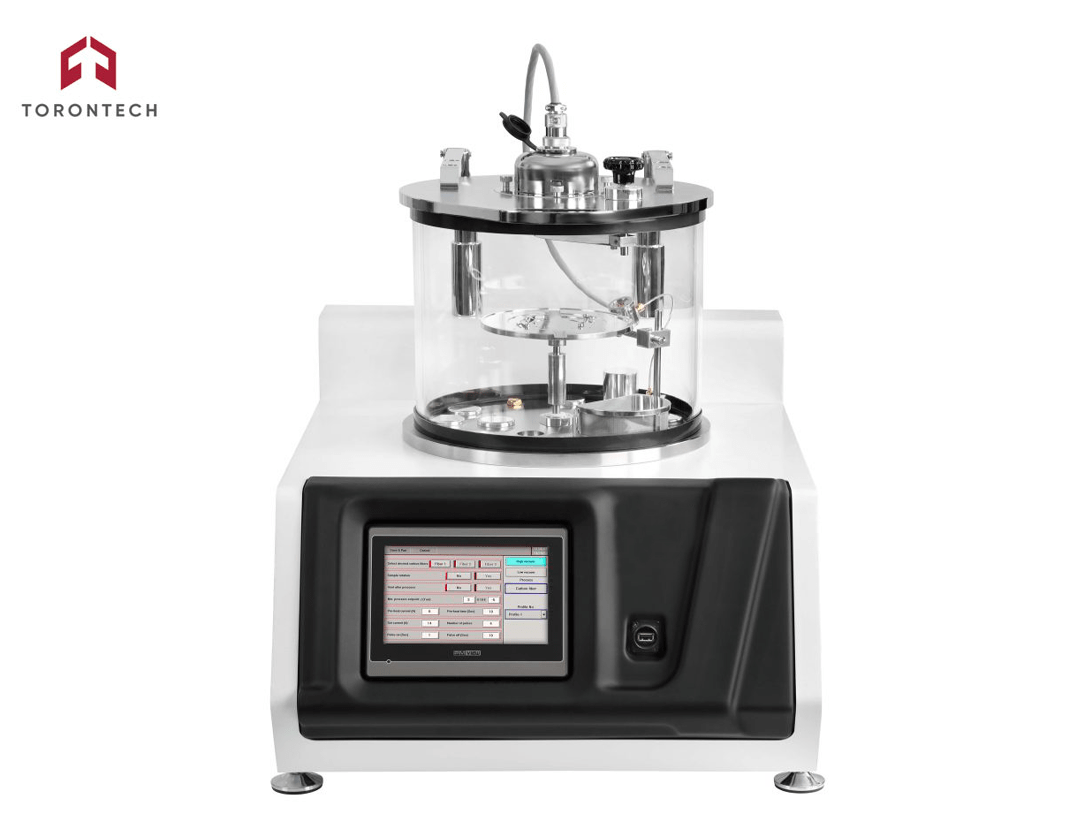

Recubrimiento de carbón con turbobombeo de escritorio grande – DCT-300

El recubridor de carbón con bombeo turbo de escritorio grande: sistema DCT-300 con una cámara espaciosa, perfecta para preparar muestras para análisis FE-SEM, EDS/WDS, TEM, EBSD y uso de películas delgadas. Este recubridor de primer nivel ofrece películas de carbono uniformes de calidad excepcional, con tamaños de grano fino ideales para muestras que necesitan resolución y caracterización de primer nivel.

El recubridor de carbón con bombeo turbo de escritorio grande – DCT-300 cuenta con una cámara cilíndrica con un diámetro de 300 mm, lo que permite períodos de deposición prolongados para muestras de hasta 15 cm de diámetro o múltiples muestras pequeñas. Su procedimiento de recubrimiento de carbono programable totalmente automatizado garantiza un rendimiento sin esfuerzo, preciso y consistente.

Los clientes tienen la opción de instalar varillas o hilos de fibra de carbono en distintos cabezales de cámara para recubrir muestras utilizando varios modos de flash, pulsado o en rampa. El modo en rampa está disponible exclusivamente para varillas de carbono y puede operarse de forma manual o automática durante el proceso de deposición.

El recubridor de carbón con bombeo turbo de escritorio grande – DCT-300 facilita la deposición estructural de grano fino de películas de carbón, ideal para la preparación de muestras en aplicaciones SEM, FE-SEM, EDX y TEM. Además, permite la creación de capas conductoras.

Para mejorar la hidrofilicidad, los usuarios tienen la opción de realizar un tratamiento con plasma en rejilla TEM, aunque esta función es opcional.

Ferretería

  • Alto nivel de vacío logrado con una turbobomba incorporada con una velocidad de bombeo de 90 litros por segundo (fabricada por Leybold).
  • Equipado con una bomba de respaldo de paletas rotativas de dos etapas, que puede ser de diafragma o de espiral.
  • Se incluye una fuente de alimentación CC conmutada de 500 vatios para la deposición de fibra de carbono.
  • Fuente de alimentación CC de alta corriente opcional de 1.2 kilovatios disponible para la deposición de varillas de carbono.
  • Monitor de espesor de cristal de cuarzo con una precisión de 1 nanómetro y una resolución de 1 angstrom.
  • Válvula de ventilación automática para mayor comodidad.
  • La rotación, la altura y la inclinación de la muestra son ajustables, lo que satisface los requisitos de las etapas de soporte de muestras pequeñas.
  • Portamuestras planetario opcional para mayor versatilidad.
  • Obturador electrónico para un mayor control.
  • Las etapas de las muestras son fáciles de cambiar y se proporciona una etapa de rotación como estándar.
  • Viene con una garantía de dos años y cumple con las normas CE.
  • Automatización

  • Interfaz de pantalla táctil intuitiva para un control perfecto del proceso de recubrimiento y una rápida entrada de datos.
  • Software fácil de usar que se puede actualizar a través de la red para realizar mejoras continuas.
  • Proceso de recubrimiento automático semicompleto opcional disponible.
  • El proceso de recubrimiento es repetible y programable en modo automático, lo que garantiza resultados consistentes.
  • Ofrece modos de recubrimiento de fibra de carbono pulsado o flash.
  • Modos opcionales de recubrimiento de varilla de carbono pulsado o en rampa.
  • Deposita automáticamente fibra/varilla de carbono según el valor de espesor especificado.
  • Registra y traza gráficos de parámetros de recubrimiento para análisis.
  • Capaz de almacenar recetas de recubrimiento para una fácil recuperación y deposiciones repetibles.
  • Evaporación de fibra de carbono pulsada

    La recubridora de carbón con bombeo turbo de escritorio grande – DCT-300 es capaz de realizar evaporación pulsada de fibra de carbono. Estos pulsos cortos permiten una deposición más precisa y reducen notablemente la cantidad de desechos típicamente asociados con los métodos convencionales de deposición de carbono.

    Evaporación de varilla de carbono (opcional)

    La recubridora de carbono con bombeo turbo de escritorio grande – DCT-300 puede equiparse opcionalmente con un cabezal de varilla de carbono. En este escenario, se debe utilizar una fuente de alimentación externa de alta corriente que oscila entre 0 y 100 amperios en lugar de la fuente de alimentación interna de alta corriente, que está diseñada específicamente para la evaporación de fibra de carbono.

    aspiradora limpia

    La cámara de vacío de la recubridora de carbón con bombeo turbo de escritorio grande – DCT-300 está construida con Pyrex cilíndrico. Está equipado con una bomba turbomolecular de 90 litros por segundo montada internamente, que puede estar respaldada opcionalmente por una bomba rotativa de paletas de dos etapas de 6 metros cúbicos por hora. Esta configuración garantiza la introducción de un entorno de vacío limpio sin la contaminación por aceite típicamente asociada con las bombas de difusión ordinarias.

    Control de pantalla táctil

    La recubridora de carbón con bombeo turbo de escritorio grande – DCT-300 viene equipada con una pantalla táctil a color de 7 pulgadas, que ofrece control automático total a través de un software fácil de usar para administrar y ajustar los datos del proceso de deposición. Los detalles de la secuencia de vacío y recubrimiento se pueden ver como datos digitales o como curvas trazadas en la pantalla táctil. El dispositivo también almacena información sobre los últimos 300 recubrimientos, accesible en la página del historial, y facilita la transferencia a una PC a través de un puerto USB.

    Recubrimiento de carbón con turbobombeo de escritorio grande – DCT-300

    Etapas del portamuestras del DCT-300

    La recubridora de carbón con bombeo turbo de escritorio grande – DCT-300 ofrece varias configuraciones de etapa de muestra para satisfacer las diferentes necesidades de los usuarios. Estas etapas de muestra son giratorias, ajustables en altura y ángulo y son fáciles de intercambiar.

    Para un recubrimiento uniforme de muestras porosas, los usuarios pueden optar por la etapa de muestra planetaria giratoria opcional.

    Para la deposición de muestras grandes, se recomienda utilizar la plataforma portamuestras giratoria opcional de 6 pulgadas. Sin embargo, tenga en cuenta que esta etapa no incluye el ajuste del ángulo.

    Etapas del portamuestras del DCT-300

    Portamuestras estándar

    Etapas del portamuestras del DCT-300

    Portamuestras planetario

    Etapas del portamuestras del DCT-300

    Platina portamuestras giratoria de 6 pulgadas

  • Vacuómetro de rango completo (Leybold)
  • Cámara de vacío de 300 mm de diámetro exterior × 200 mm de alto
  • Vacío máximo: Menos de 8 x 10-6 Torr
  • Dimensiones: 580 x 500 x 630 mm (alto x ancho x fondo)
  • Servicios públicos: 220/110 V, 50/60 HZ – 2 kW
  • Recubrimiento independiente de la presión controlado automáticamente
  • Control fino de la presión de vacío con válvula de fuga automática.
  • Gráficos en tiempo real de parámetros de recubrimiento.
  • Transferencia sencilla de gráficos de datos de recubrimiento a través del puerto USB a la PC
  • Peso de envío: 46 Kg.
  • Opciones y accesorios

  • Cabezal y fuente de alimentación para varilla de carbono.
  • Varilla de plasma y fuente de alimentación de alto voltaje para tratamiento con plasma.
  • Sensor de cristal de cuarzo
  • Rotación de muestra planetaria.
  • Cámara de vidrio de vacío cilíndrica de repuesto
  • Fibra de carbon
  • Equipo de Maritimo
