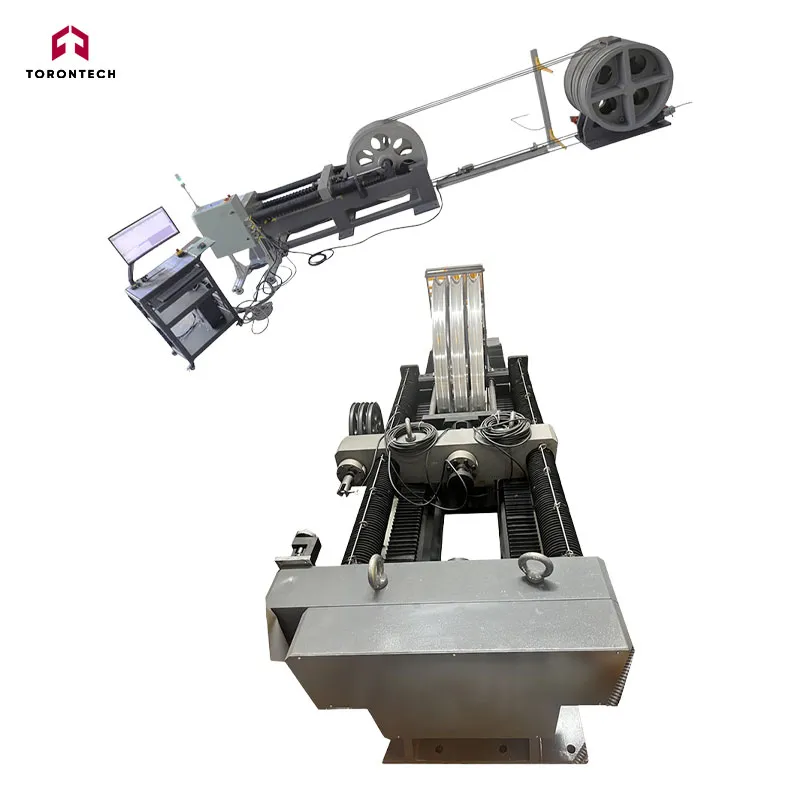

Probador de tensión de cables de fibra óptica (combinado para interiores y exteriores)
ASTM E4, ISO 7500-1, EN 10002-2, JIS B7721
Probador de Tensión para Cables de Fibra Óptica – Combinación para Interior y Exterior | El modelo TT-OFCT-IDOD está fabricado de acuerdo con la norma IEC 60794-1-21 E1 para ensayos de tensión en cables de fibra óptica, tanto para interiores como para exteriores. Este método evalúa el rendimiento del cable bajo niveles de tensión específicos, centrándose en los cambios en la atenuación o elongación de la fibra causados por las condiciones de carga que pueden ocurrir durante la instalación. El proceso está diseñado para ser no destructivo, lo que garantiza que la tensión aplicada se mantenga dentro de los límites de seguridad de funcionamiento.
Objetivo
Este método de prueba se aplica a cables de fibra óptica sometidos a fuerzas de tracción específicas para evaluar el comportamiento de la atenuación y la elongación de la fibra bajo carga. Estas condiciones simulan las tensiones que pueden producirse durante la instalación y/o el funcionamiento del cable.
Muestra
El cable bajo prueba debe tener al menos 50 metros de longitud. Se requiere una longitud adicional para conectar las fibras al equipo de prueba.
aparato
La configuración de prueba incluye:
- Un dispositivo de medición de atenuación, normalmente un OTDR (proporcionado por el cliente)
- Un sistema de medición de la deformación por elongación de fibras que utiliza un equipo de análisis de dispersión

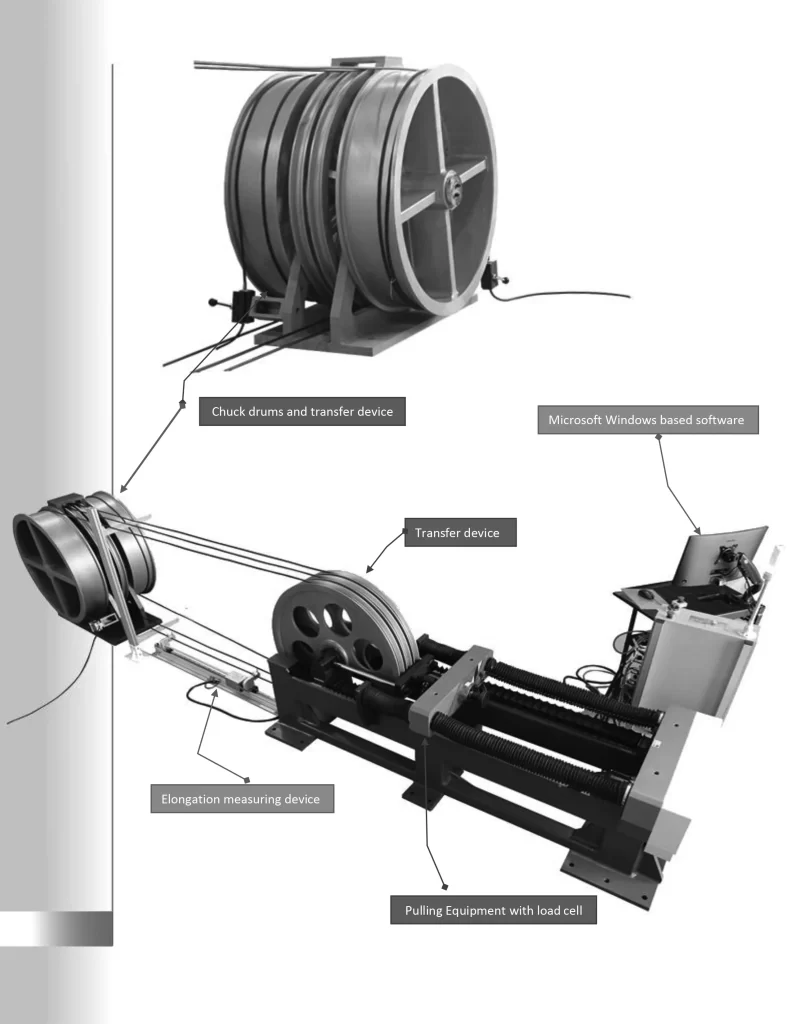

- Una máquina especializada para ensayos de tracción, diseñada para manipular cables de al menos 50 metros en seis tramos. Esta máquina cuenta con un motor para el tensado controlado y una celda de carga para medir la fuerza aplicada al cable.
Procedimiento
El cable se enruta sobre poleas de tamaño adecuado dentro de la máquina de prueba. Ambos extremos del cable se extienden para conectarlos a los instrumentos de medición. Se empalma un número determinado de fibras mediante empalme por fusión. Normalmente, un conjunto de fibras se utiliza para monitorizar la atenuación y el otro para el seguimiento de la elongación.
Una vez finalizadas las mediciones y calibraciones iniciales, se tensa el cable a una velocidad controlada hasta alcanzar la tensión especificada. Posteriormente, se mantiene bajo dicha tensión según las especificaciones de la prueba, durante la cual se registran la atenuación y la longitud de la fibra.
Este proceso puede implicar pruebas en múltiples niveles de tensión para caracterizar completamente la respuesta a la tensión del cable, o puede limitarse al valor de tensión máximo permitido.
Criterios de aprobación/rechazo
- Bajo carga, la atenuación de la fibra no debe aumentar más que un valor especificado, normalmente 0.05 dB a lo largo de la longitud de prueba.
- Bajo carga, el alargamiento de la fibra no debe superar un umbral específico, normalmente el 0.25 % de la longitud original de la fibra.
Video

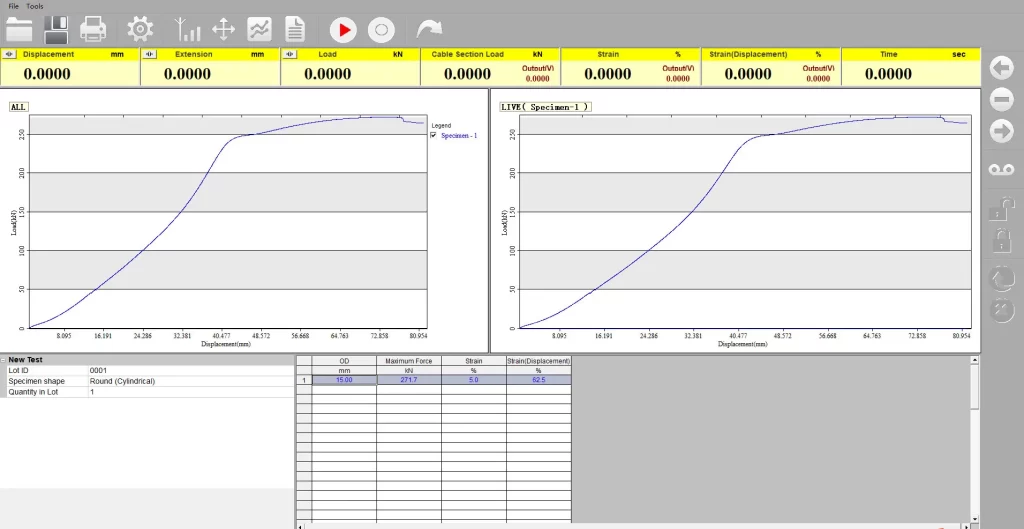

Software

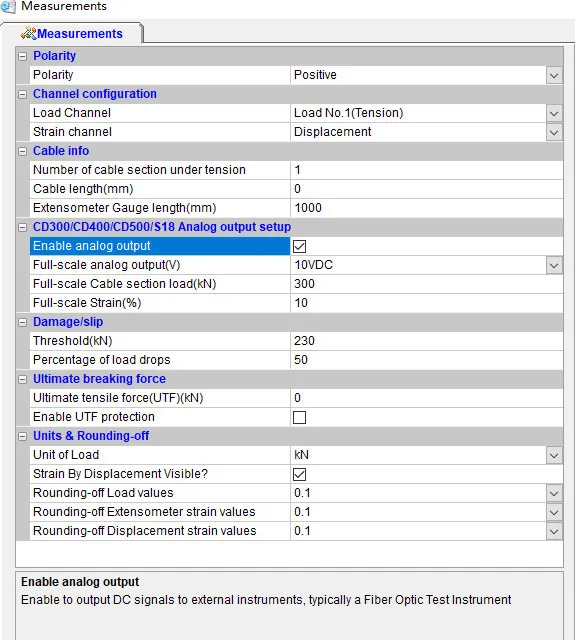

Con diseño de salida analógica permite que las señales de carga/desplazamiento/deformación se transfieran a otros instrumentos como OTDR, medidor de tensión de fibra para un análisis posterior.
| Capacidad de carga | kN | 100 (al aire libre) y 5 (en interiores) |
|---|---|---|
| Rango de medición | N | 10-100k |
| Clase de precisión | ISO-7500 1 | ±0.5 % (1 %–100 %) de capacidad |
| Viaje de cruceta | mm | 1000 |
| Diámetro de polea para cables de exterior | mm | 1000 |

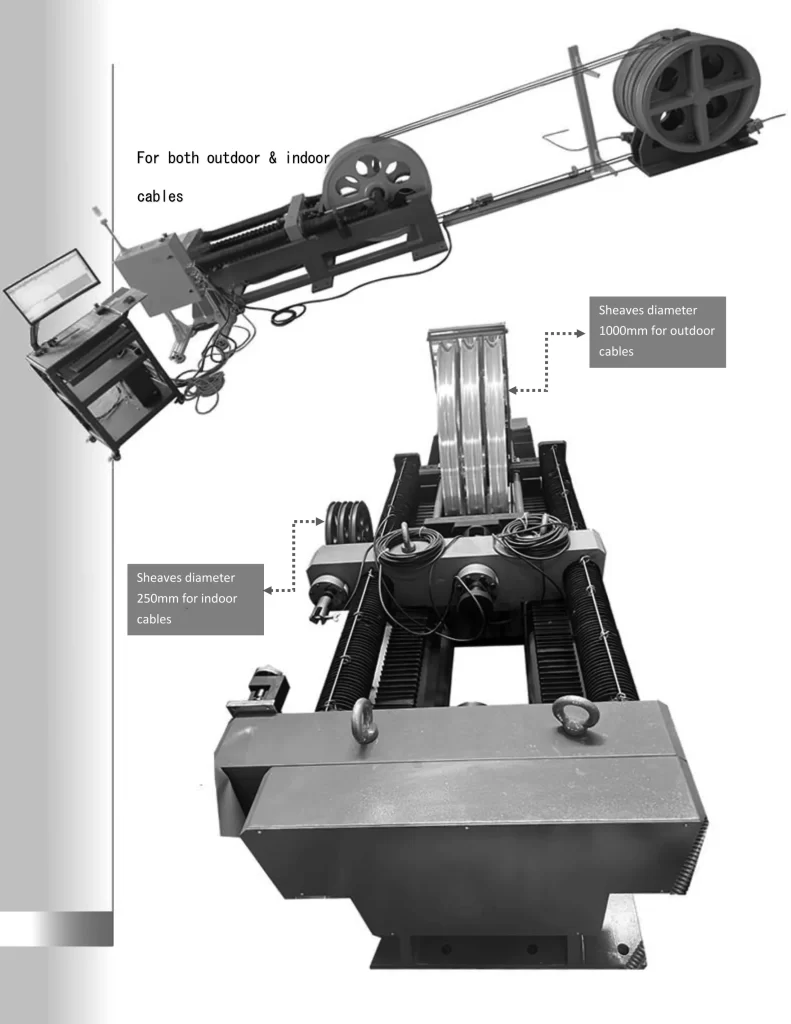

| Diámetro de la polea para cables de interior | mm | 250 |
| Ancho de la ranura en el tambor | mm | 200 |
| Velocidad de carga | mm / min | 0.2-300 |
| Precisión de medición de la deformación | % | ± 0.5% |
| Precisión de medición de desplazamiento | % | ± 0.5% |
| Extensómetro opcional | Longitud del calibre: 1000 mm (otras bajo pedido) | |
| Rango de medición: 25 mm | ||
| La resolución de medición es mejor que 0.5 μm | ||
| La precisión es mejor que ±0.5 % | ||
| Potencia | 1P+E, 220 V CA, 50–60 Hz, 3 kW (también disponible en 110 V) | |
| Color de la pintura | Ral | 7024 + 9007 |
| Especificaciones generales | ||
| Precisión de medición de carga: ±0.5 % de lectura a 1/100 de la capacidad del sistema de pesaje de carga cumple o supera los requisitos de las siguientes normas: ASTM E4, ISO 7500-1, EN 10002-2, JIS B7721. |
||
| Precisión de velocidad: Velocidad establecida <0.05 % Velocidad máxima: ±1 % Velocidad establecida ≥0.05 % Velocidad máxima: ±0.5 % |
||
| Rango de humedad: 10% a 90% sin condensación |
||
| Temperatura de almacenamiento: -40 a + 66 ° C (-40 a + 150 ° F) |
||
